Pasang Panel Distribusi & Grounding di Lippo Cikarang, Cikarang

Latar belakang

Rumah ini sudah berdiri 12 tahun dengan instalasi dari saat pertama kali dibangun, tidak pernah ada evaluasi atau perbaikan berarti sejak saat itu. Pemilik baru menyadari ada potensi masalah ketika panel listrik mulai panas setiap sore saat AC di beberapa kamar menyala bersamaan.

Temuan saat inspeksi

Masalah yang kami temukan lebih dari sekadar panel yang panas:

1. Tidak ada ELCB, tidak ada perlindungan dari kebocoran arus yang bisa menyengat penghuni

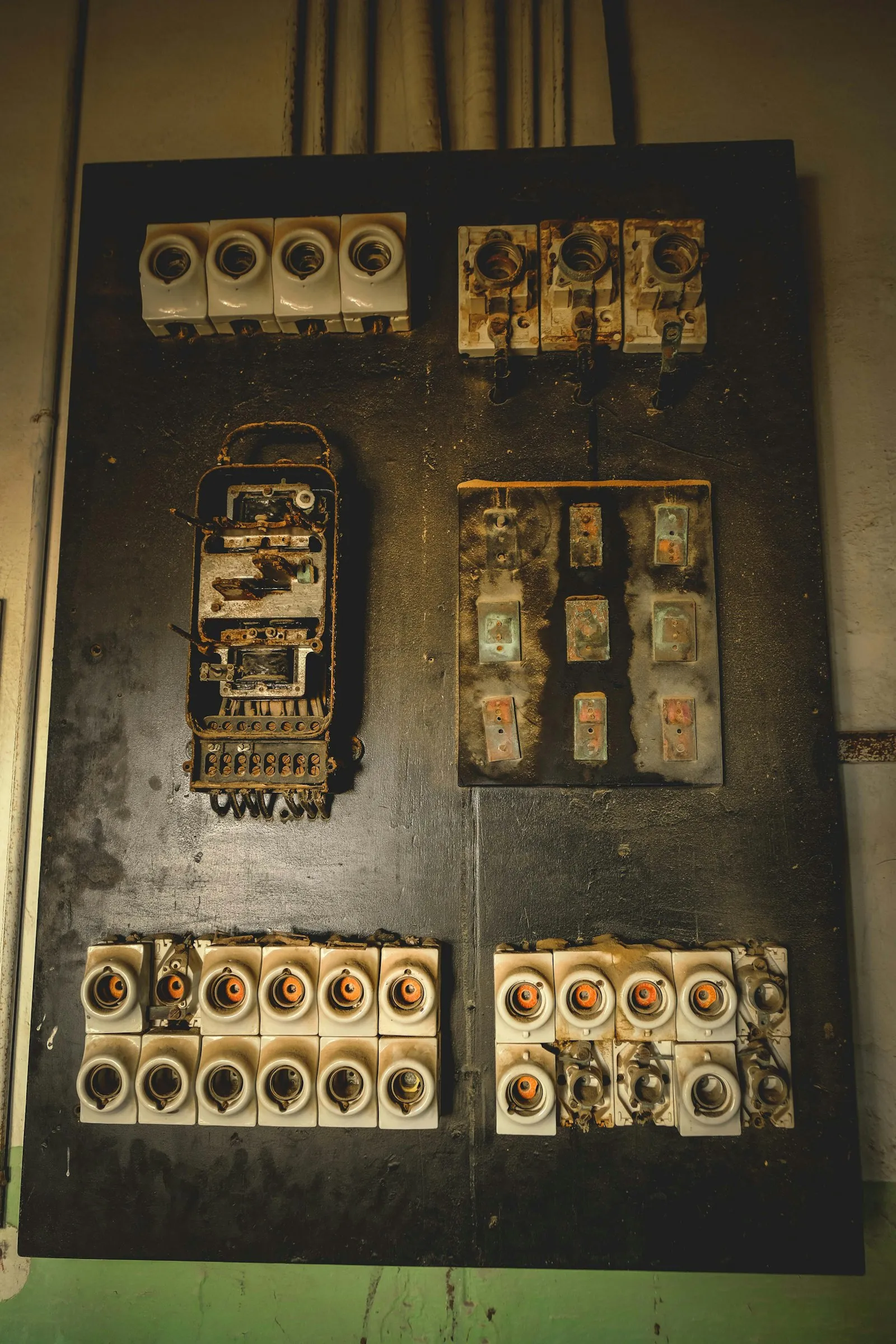

2. 12 MCB tidak berlabel, tidak ada yang bisa menjelaskan mana yang mengontrol area mana
3. Kabel-kabel terhubung ke MCB dengan kapasitas yang tidak sesuai (beberapa kabel tipis terhubung ke MCB 16A)
4. Tidak ada grounding, atau lebih tepatnya, ada “grounding” berupa batang besi berkarat yang ditancapkan 20cm ke tanah dan sudah terputus dari panel

Mengapa panel panas

MCB yang panas biasanya menandakan ada arus yang melewati jalur dengan kapasitas kabel yang tidak sesuai. Dalam kasus ini, beberapa MCB mengontrol beban yang lebih besar dari yang seharusnya karena tidak ada identifikasi beban yang benar saat awal instalasi.

Hasil akhir

Panel baru yang terstruktur dengan ELCB sebagai perlindungan utama, MCB berlabel per grup beban, dan kabel yang terhubung ke MCB yang kapasitasnya sesuai. Grounding baru terukur dengan resistansi 1,8 ohm, melengkapi sistem yang sebelumnya tidak memiliki perlindungan kebocoran arus sama sekali.
